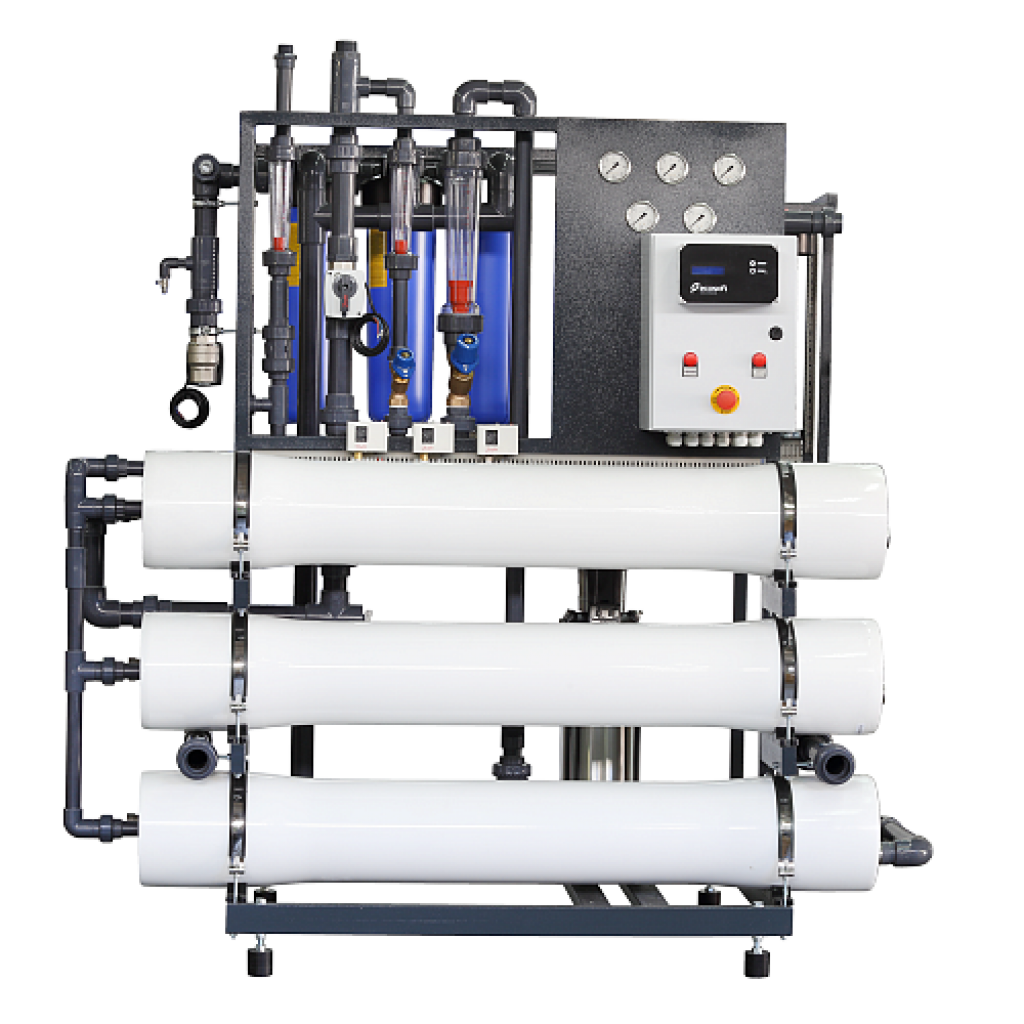

Průmyslová reverzní osmóza WATEX MO-3 Ecosoft

MO-3 je plně automatizovaný systém reverzní osmózy 3m3/h.


Dostupnost
Skladem

758 000 Kč
626 447 Kč bez DPH
Katalogové číslo produktu: 699588

MO-3 je plně automatizovaný systém reverzní osmózy 3m3/h.
Zařízení zahrnuje vysokotlaké čerpadlo Grundfos, membrány Dow Filmtec ™ extra nízkoenergetické, automatizované ventily Danfoss a regulační ventily Honeywell.

Úkon:

Přiváděná voda prochází předfiltry sedimentu k odstranění částic.
Používáte-li antiscalant pro tvrdou vodu, vstříkne se před předfiltry, takže se chemická látka důkladněji promíchá s vodou.
Vysokotlaké čerpadlo přivádí předfiltrovanou vodu do membránového pole. Uvnitř membrán je napájecí voda rozdělena na vyčištěnou vodu (permeát) a solanku se zadrženými nečistotami (koncentrát).
Systémy Ecosoft RO mají zabudovanou recyklaci koncentrátu a část koncentrátu odesílají zpět do čerpadla. Regulace průtoku recyklací a řízení průtoku vypouštění pracuje na udržení provozního tlaku a poměru recyklace / odpadu.
Provozní tlak je variabilní v povoleném rozsahu. Vyšší tlak vytváří vyšší průtok a / nebo regeneraci permeátu. Při uvádění do provozu musí být nastaven správný provozní tlak a recyklace / odpad.
Systém Ecosoft RO běží zcela automatizovaným způsobem. Když je nádrž na čistou vodu plná, systém se zastaví. K automatickému oplachování membrány dochází vždy před pohotovostním režimem, s předprogramovanými intervaly během pohotovostního režimu a servisu.
Pokud nastane některá z níže uvedených podmínek, systém se vypne a zobrazí varování o selhání:
symbol iso-exclamation-warning-is-2002 (1) .png nízký tlak napájecí vody
symbol iso-exclamation-warning-is-2002 (1) .png vysoký provozní tlak
iso-exclamation-warning-symbol-is-2002 (1) .png vysoká propustnost permeátu
iso-exclamation-warning-symbol-is-2002 (1) .png Fáze nebo napětí selhání


Údržba:

výměna spotřebních filtrů v předfiltrových pouzdrech
chemicky čisté (CIP) RO membrány, když se objeví známky membránového měřítka nebo znečištění; mezi ně patří nižší průtoková rychlost permeátu nebo vyšší vodivost permeátu 10% nebo více; obvykle CIP trvá několik měsíců, než je vyžadován další CIP
Pokud CIP neobnoví tok membrány, je třeba membránové prvky vyměnit; kdykoli se má prodloužit doba odstávky, měly by být membrány opláchnuty a namočeny v konzervačním roztoku

Důležitá opatření:

Pečlivě si přečtěte tento návod, než začnete přístroj používat.
Používejte pouze potrubí o stejném nebo větším průměru než vstupní a výstupní otvory systému RO. Vyvarujte se dlouhých provozů potrubí s malým průměrem.
Pro zajištění maximálního přítoku vody používejte pouze vstupní filtry se stejným nebo větším průměrem. Filtry velikosti 2,5 × 10 mají kapacitu až 1–2 m³ / h (5–10 g / min) a neměly by se používat pro tento systém Ecosoft RO.
Membrány jsou dodávány v původním obalu a musí být nainstalovány před uvedením systému do provozu. Těsnění O-kroužků na membránách musí být na straně napájecí vody tlakové nádoby.
Před instalací do pouzder předfiltrů odstraňte z filtrů plastové obaly.
Před spuštěním systému se ujistěte, že je do systému přiváděna napájecí voda při požadovaném tlaku.
Při připojování napájení ke skříni zkontrolujte ochranné relé Lovato. Červené světlo nebo blikající zelené světlo signalizuje výpadek fáze nebo abnormální podmínky napětí podle pokynů.
Pro instalatérské práce nepoužívejte mosaz, železo nebo měděné potrubí.
Při prvním běhu musí být průtokové množství koncentrátu, recyklovaný průtok a provozní tlak nastaveny pomocí regulačních ventilů průtoku. Provozní tlak nesmí překročit 12 bar. Poměr průtoku permeátu k průtoku odtoku nesmí překročit 0,75.
Je vhodné dodávat protékající vodu pomocí nádrže a čerpadla napájecí vody a dodávat permeát pomocí nádrže a čerpadla permeátu.
Doporučujeme ponechat si opravnou sadu.

Parameter

Flow capacity1 3 m3/h
Permeate recovery 75%
Maximum TDS 3000 mg/L
Influent flow rate (service) 4…6 m3/h
Influent flow rate (rinse) 10 m3/h
Inlet pressure of water 2…4 bar
Operating pressure 8…12 bar
Electrical requirements 3 × 380 V, 50 Hz
Electrical power 4 kW
1 depends on feed water TDS, temperature, and permeate recovery — see graph on the right

Equipment

Main parameters

Grundfos® CR 10-12 pump 1 pc Dimensions (width × depth × height):
FRP membrane housings 3 pcs — RO system 1.90×1.10×1.95 m
BB20 sediment prefilter 3 pcs — shipping crate 2.20×1.40×2.20 m
Motorized valves 2 pcs Weight
Balancing valves 2 pcs — RO system with membranes 450 kg
Electrical panel with process controller 1 set — plus shipping crate 550 kg
Piping, instrumentation 1 set Connection port sizes:
Instruments (switches, gauges, meters) 1 set Feed water DN40
Membrane elements Filmtec XLE-440 3 pcs Permeate DN25
Steel frame 1 set Concentrate DN40

Feed water requirements

— TDS < 3000 mg/L
— Hardness < 150 mg/L CaCO3
— Iron < 0.1 mg/L
— Manganese < 0.05 mg/L
— Hydrogen Sulfide none
— Silica < 20 mg/L
— Chlorine < 0.1 mg/L
— SDI < 5
